外壁材ロール成型機 K型スパンドレル成型機
- デザイン住宅から店舗まで幅広く愛用されてきたK型スパン成型マシンです。
- あらゆる素材に対応した業務用30段タイプも用意致しました
K Supan LineUP

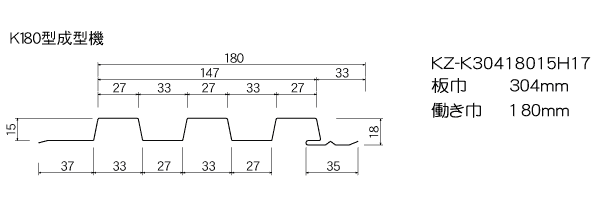

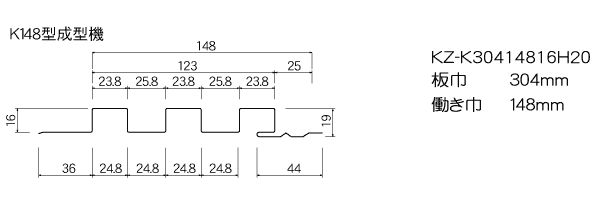

K148型成型機標準用･業務用｜K180型成型機標準用･業務用
SIZE FORM
機械仕様
| 機械名称 | Kスパン148,標準 | Kスパン148,業務 | Kスパン180,標準 | Kスパン180,業務 | 丸型スパン |
| 形式 |
KZ-K30414816H20 |
KZ-K30414816G30 |
KZ-K30418015H17 |
KZ-K30418015G30 |
KZ-R30418017G30 |
| 図面No |
KZ-K30414816AA |
KZ-K30414816AA |
KZ-K30418015AA |
KZ-K30418015AA |
KZ-R30418017AA |
| 働き巾 |
148mm |
148mm |
180mm |
180mm |
180mm |
| 原板巾 |
304mm |
304mm |
304mm |
304mm |
304mm |
| 成型板厚 |
0.4mmMAX |
0.6mmMAX |
0.4mmMAX |
0.6mmMAX |
0.4mmMAX |
| 成型段数 |
20段 |
30段 |
17段 |
30段 |
30段 |
| ロール材質 |
S45C |
S45C |
S45C |
S45C |
S45C |
| ロール表面 |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
| ロール径、パス径 |
Φ105mm |
Φ130mm |
Φ105mm |
Φ130mm |
Φ121mm |
| シャフト径 |
Φ40mm |
Φ50mm |
Φ40mm |
Φ50mm |
Φ40mm |
| シャフト軸受径 |
Φ30mm |
Φ40mm |
Φ30mm |
Φ40mm |
Φ30mm |
| 軸受メタル |
ｵﾘｼﾞﾅﾙﾒﾀﾙ |
鋼板ﾒﾀﾙ |
ｵﾘｼﾞﾅﾙﾒﾀﾙ |
鋼板ﾒﾀﾙ |
ｵﾘｼﾞﾅﾙﾒﾀﾙ |
| 駆動方式 |
ﾛｰﾗｰﾁｪｰﾝ RS-50 |
ﾛｰﾗｰﾁｪｰﾝ RS-60 |
ﾛｰﾗｰﾁｪｰﾝ RS-50 |
ﾛｰﾗｰﾁｪｰﾝ RS-60 |
ﾛｰﾗｰﾁｪｰﾝ RS-60 |
| 駆動モータ |
AC 200V 1.5kW |
AC 200V 3.7kW |
AC 200V 1.5kW |
AC 200V 3.7kW |
AC 200V 3.7kW |
| モータ駆動 |
3点押ﾎﾞﾀﾝｽｲｯﾁ |
ｲﾝﾊﾞｰﾀｰ制御 |
3点押ﾎﾞﾀﾝｽｲｯﾁ |
ｲﾝﾊﾞｰﾀｰ制御 |
ｲﾝﾊﾞｰﾀｰ制御 |
| 成型速度 |
20 m/min |
5～30 m/min |
20 m/min |
5～30 m/min |
5～30 m/min |
| 機械寸法 | 全長 |
5,880 mm |
9,000 mm |
5,180 mm |
9,000 mm |
8,800 mm |
| 全巾 |
590 mm |
750 mm |
590 mm |
750 mm |
650 mm |
| 全高 |
840 mm |
880 mm |
840 mm |
880 mm |
880 mm |
| ﾃｰﾌﾞﾙ高 |
650 mm |
650 mm |
650 mm |
650 mm |
650 mm |
| 重量 |
2,700 kg |
4,000 kg |
2,500 kg |
4,000 kg |
3,500 kg |
