屋根材ロール成型機 特殊立平成型機
- 特殊アリ掛同様、ハゼ形状に特徴を持ったマシンです。
- 積雪地域向けの屋根材としてスガ漏を極限まで減らしたハゼ形状を持ったマシンです。
- テ－プ貼り機との連動により完全防水屋根が誕生いたします。
Flat Roof LineUP

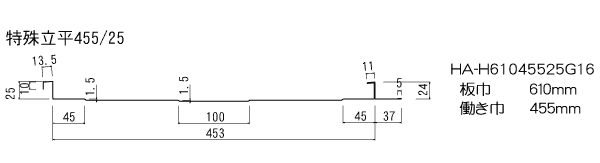

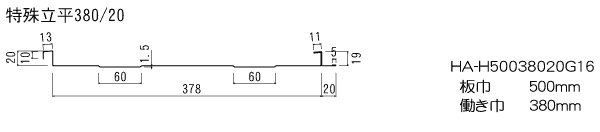

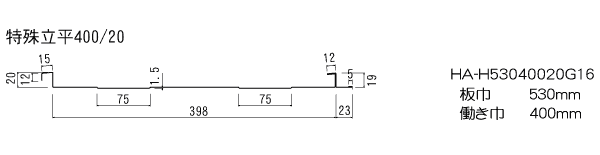

特殊立平380/20 ｜ 特殊立平400/20 ｜ 特殊立平455/25標準用・業務用
SIZE FORM
機械仕様
| 機械名称 | 特殊立平380/20 | 特殊立平400/20 | 特殊立平455/25,標準 | 特殊立平455/25,業務 |
| 形式 |
HF-H50038020G16 |
HF-H53040020G16 |
HF-H61045525H12 |
HF-H61045525G16 |
| 図面No |
HF-H50038020AA |
HF-H53040020AA |
HF-H61045525AA |
HF-H61045525AA |
| 働き巾 |
380mm |
400mm |
455mm |
455mm |
| 原板巾 |
500mm |
530mm |
610mm |
610mm |
| 成型板厚 |
0.4mmMAX |
0.4mmMAX |
0.4mmMAX |
0.4mmMAX |
| 成型段数 |
16段 |
16段 |
12段 |
16段 |
| ロール材質 |
S45C |
S45C |
S45C |
S45C |
| ロール表面 |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
| ロール径、パス径 |
Φ105mm |
Φ105mm |
Φ85mm |
Φ105mm |
| シャフト径 |
Φ40mm |
Φ40mm |
Φ35mm |
Φ40mm |
| シャフト軸受径 |
Φ30mm |
Φ30mm |
Φ30mm |
Φ30mm |
| 軸受メタル |
ｵﾘｼﾞﾅﾙﾒﾀﾙ |
ｵﾘｼﾞﾅﾙﾒﾀﾙ |
ｵﾘｼﾞﾅﾙﾒﾀﾙ |
ｵﾘｼﾞﾅﾙﾒﾀﾙ |
| 駆動方式 |
ﾛｰﾗｰﾁｪｰﾝ RS-50 |
ﾛｰﾗｰﾁｪｰﾝ RS-50 |
ﾛｰﾗｰﾁｪｰﾝ RS-50 |
ﾛｰﾗｰﾁｪｰﾝ RS-50 |
| 駆動モータ |
AC 200V 1.5kW |
AC 200V 1.5kW |
AC 200V 2.2kW |
AC 200V 2.2kW |
| モータ駆動 |
3点押ﾎﾞﾀﾝｽｲｯﾁ |
3点押ﾎﾞﾀﾝｽｲｯﾁ |
3点押ﾎﾞﾀﾝｽｲｯﾁ |
3点押ﾎﾞﾀﾝｽｲｯﾁ |
| 成型速度 |
20 m/min |
20 m/min |
20 m/min |
20 m/min |
| 機械寸法 | 全長 |
5,290 mm |
5,290 mm |
4,010 mm |
5,600 mm |
| 全巾 |
750 mm |
800 mm |
850 mm |
850 mm |
| 全高 |
850 mm |
850 mm |
850 mm |
900 mm |
| ﾃｰﾌﾞﾙ高 |
650 mm |
650 mm |
650 mm |
650 mm |
| 重量 |
2,200 kg |
2,400 kg |
1,700 kg |
2,500 kg |
