屋根材ロール成型機 特殊アリ掛成型機
- 積雪地域向けの屋根材としてスガ漏を極限まで減らしたハゼ形状が特徴です。
- 板鳴り防止に、アリ掛同様中間リブを設けました。
- テ－プ貼り機との連動により完全防水屋根が誕生いたします。
Flat Roof LineUP

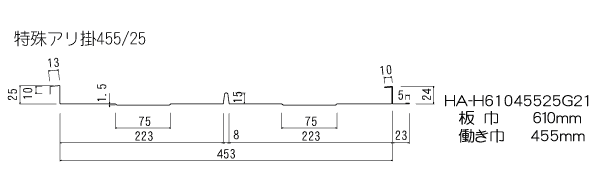

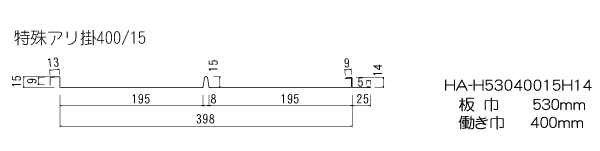

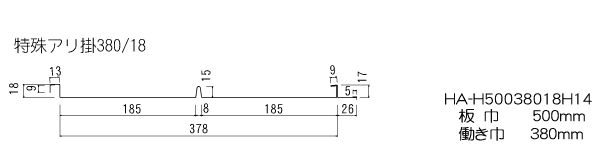

特殊アリ掛380/18 ｜ 特殊アリ掛400/15 ｜ 特殊アリ掛455/25標準用・業務用
SIZE FORM
機械仕様
| 機械名称 | 特殊蟻掛380/15 | 特殊蟻掛400/15 | 特殊蟻掛455/25,標準 | 特殊蟻掛455/25,業務
|
| 形式 |
HA-H50038018H14 |
HA-H53040015H14 |
HA-H61045525H14 |
HA-H61045525G21 |
| 図面No |
HA-H50038018AA |
HA-H53040015AA |
HA-H61045525AA |
HA-H61045525AA |
| 働き巾 |
380mm |
400mm |
455mm |
455mm |
| 原板巾 |
500mm |
530mm |
610mm |
610mm |
| 成型板厚 |
0.4mmMAX |
0.4mmMAX |
0.4mmMAX |
0.4mmMAX |
| 成型段数 |
14段 |
14段 |
14段 |
21段 |
| ロール材質 |
S45C |
S45C |
S45C |
S45C |
| ロール表面 |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
ﾊｰﾄﾞｸﾛﾑﾒｯｷ |
| ロール径、パス径 |
Φ85mm |
Φ85mm |
Φ85mm |
Φ105mm |
| シャフト径 |
Φ35mm |
Φ35mm |
Φ35mm |
Φ40mm |
| シャフト軸受径 |
Φ30mm |
Φ30mm |
Φ30mm |
Φ30mm |
| 軸受メタル |
ｵﾘｼﾞﾅﾙﾒﾀﾙ |
ｵﾘｼﾞﾅﾙﾒﾀﾙ |
ｵﾘｼﾞﾅﾙﾒﾀﾙ |
ｵﾘｼﾞﾅﾙﾒﾀﾙ |
| 駆動方式 |
ﾛｰﾗｰﾁｪｰﾝ RS-50 |
ﾛｰﾗｰﾁｪｰﾝ RS-50 |
ﾛｰﾗｰﾁｪｰﾝ RS-50 |
ﾛｰﾗｰﾁｪｰﾝ RS-50 |
| 駆動モータ |
AC 200V 1.5kW |
AC 200V 1.5kW |
AC 200V 1.5kW |
AC 200V 2.2kW |
| モータ駆動 |
3点押ﾎﾞﾀﾝｽｲｯﾁ |
3点押ﾎﾞﾀﾝｽｲｯﾁ |
3点押ﾎﾞﾀﾝｽｲｯﾁ |
ｲﾝﾊﾞｰﾀｰ制御 |
| 成型速度 |
20 m/min |
20 m/min |
20 m/min |
5～30 m/min |
| 機械寸法 | 全長 |
4,680 mm |
4,680 mm |
4,860 mm |
6,600 mm |
| 全巾 |
800 mm |
850 mm |
900 mm |
900 mm |
| 全高 |
880 mm |
880 mm |
880 mm |
920 mm |
| ﾃｰﾌﾞﾙ高 |
650 mm |
650 mm |
650 mm |
650 mm |
| 重量 |
1,500 kg |
1,600 kg |
1,800 kg |
2,800 kg |
